如何選擇合適的進口氣動防爆蝶閥型號
一、明確工況參數
介質特性
化學性質（腐蝕性、毒性、顆粒物含量）：
腐蝕性介質需采用316L不銹鋼、哈氏合金或襯氟閥體25；
含顆粒物工況需配置刮刀式密封結構和堆焊硬質合金蝶板57。
介質溫度與壓力：
高溫工況（>300℃）選擇三偏心金屬硬密封結構35；
低溫工況（<-50℃）需深冷處理的閥體材質（如LNG儲運系統）58。
流量特性需求
開關型（ON/OFF）或調節型：調節型需匹配等百分比或線性流量特性曲線57；
調節比≥100:1時，優先選用三偏心蝶閥配智能定位器16。
二、選型決策樹
A[介質類型] -->|易燃易爆| B(防爆等級Ex d IIC T6)
A -->|腐蝕/高溫| C(特殊材質閥體)
D[操作需求] -->|快速切斷| E(雙作用氣缸+響應時間≤2秒)
D -->|精確調節| F(智能定位器±0.5%精度)
G[連接方式] -->|大口徑/高壓| H(法蘭式RF密封面)
G -->|安裝空間受限| I(對夾式結構)
三、材料與結構設計
閥體與密封材料
閥體材質：
常規介質：316不銹鋼或WCB碳鋼37；
強腐蝕介質：襯氟（PTFE/PFA）或哈氏合金25。
密封類型：
軟密封（EPDM/PTFE）適用≤150℃、低壓環境47；
硬密封（Stellite堆焊）耐受≤600℃和PN40壓力35。
執行機構配置
雙作用氣缸：適用于快速響應和頻繁動作場景（如煉油裝置緊急切斷）46；
單作用彈簧復位：失氣時自動關閉，滿足SIL3功能安全需求57。
四、關鍵技術指標驗證
防爆認證：強制要求ATEX/IECEx認證，重點關注Ex d隔爆型和Ex ia本質安全型設計13；
泄漏等級：
軟密封：ANSI Class VI零泄漏標準47；
硬密封：≤0.01%額定流量（ISO 5208標準）56。
執行器扭矩：根據介質壓差計算，DN200口徑閥門常規扭矩≥1200 Nm68。
五、品牌技術對比與選型建議

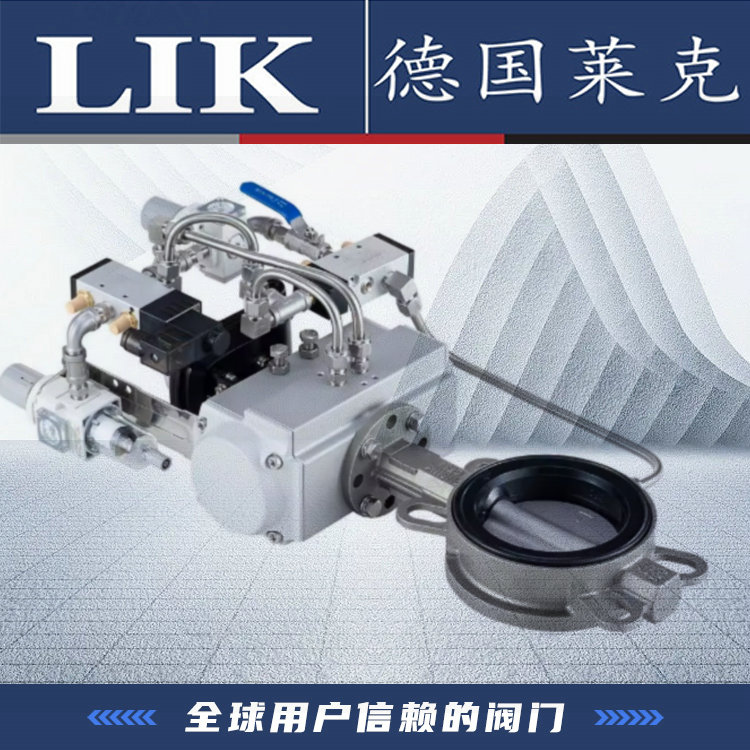

LIK 緊湊型執行器（軸向長度減少30%） 食品/制藥無菌管路控制47
AMISCO動態平衡蝶板設計（抗高壓差≥10MPa） 石化高溫油氣調節56
HANWEI深冷處理工藝（-196℃沖擊試驗） LNG儲運及低溫工程58
KARL 納米涂層閥桿（摩擦系數≤0.05） 核電高輻射環境46
六、質量控制與售后服務
認證要求：
強制認證：ISO 9001、API 6097；
附加認證：SIL3功能安全證書（危險工藝場景）56。
售后服務：
質保期≥18個月（含關鍵部件延保）7；
技術支持：提供數字孿生模型預測維護周期68。
通過以上維度交叉驗證，可結合具體工況參數（如介質溫度-50~550℃、壓力PN16~PN40）和預算范圍，完成最優型號匹配。例如：
煉油廠催化裂化裝置：選Bray三偏心蝶閥（哈氏合金閥體+Ex d認證）56；
制藥行業無菌管路：選VTON對夾式蝶閥（316L閥體+EPDM軟密封）
